스택 프레임(Stack Frame)

📌스택 프레임(Stack Frame)이란?

 ESP(스택 포인터)가 아닌 EBP(베이스 포인터) 레지스터를 사용하여

스택 내의 로컬 변수, 파라미터, 복귀 주소에 접근하는 기법



➡️ 함수의 매개 변수, 함수 반환 주소값, 지역 변수 등

메모리의 스택 영역에 순서대로 저장되는 함수의 호출 정보를 스택 프레임이라고 한다.









❗짚고 넘어가기 - 스택



(1) Push

스택에 Push를 하여 값을 넣으면 스택의 바닥(EBP)에서 스택 탑(ESP)을 향해 데이터가 쌓인다.



(2) Pop

스택에 Pop을 하여 값을 빼면 스택의 탑(ESP)에서 스택의 바닥(EBP)을 향해 데이터가 줄어든다.

➡️ 즉, 데이터가 늘어날수록 낮은 주소에 저장이 된다.



데이터가 늘어날수록 낮은 주소에 저장이 되는 이유는 커널(Kernel)과 만나지 않도록 하기 위함이다.









📢함수의 호출 단계

1. 함수가 사용할 매개 변수를 넣고 함수 시작 지점으로 점프한다. ➡️ 함수 호출
2. 함수 내에서 사용할 스택 프레임을 설정한다. ➡️ 함수 프롤로그
3. 함수의 내용을 수행한다. ➡️ 함수의 본체
4. 수행을 끝내면 처음 호출한 지점으로 돌아가기 위해 스택을 복원한다. ➡️ 함수 에필로그







🧬스택 프레임의 구조

PUSH EBP           # 함수시작 (EBP를 사용하기 전에 기존의 값을 스택에 저장)
MOV EBP, ESP       # 현재의 ESP(스택포인터)를 EBP에저장

                   # 함수 본체
    ...            # 여기서 ESP가 변경되더라도 EBP가 변경되지 않으므로
                   # 안전하게 로컬 변수와파라미터를 엑세스할 수 있음


MOV ESP , EBP      # ESP를정리(함수 시작했을때의 값으로 복원시킴)
POP EBP            # 리턴되기 전에 저장해 놓았던 원래 EBP 값으로 복원
RETN               # 함수 종료



(1) 함수 프롤로그

PUSH EBP           # 함수시작 (EBP를 사용하기 전에 기존의 값을 스택에 저장)
MOV EBP, ESP       # 현재의 ESP(스택포인터)를 EBP에저장

함수 수행을 마치면 다시 제자리로 돌아가기 위해 EBP의 값을 스택 PUSH 하여 저장해놓는다.

EBP에 ESP를 저장해줌으로써 스택 프레임을 생성해준다.



(2) 함수 에필로그

MOV ESP , EBP      # ESP를정리(함수 시작했을때의 값으로 복원시킴)
POP EBP            # 리턴되기 전에 저장해 놓았던 원래 EBP 값으로 복원
RETN               # 함수 종료

함수 수행을 마치면 호출을 했던 지점으로 돌아가기 위해 처음 함수가 시작되었을 때의 값으로 복원시킨다.

그다음, 프롤로그에서 PUSH 해놓았던 값을 다시 POP 하여 EBP에 넣어준다.









📸실습하기

C 코드

#include <stdio.h>

int sub(int a, int b) {
	int x = a, y = b;

	return (x - y);
}

int main() {
	int a = 5, b = 1;
	printf("%d\n", sub(a, b));

	return 0;
}

위의 C 코드를 Ollydbg로 열어보자.



main() 함수



sub() 함수





(1) main() 함수 시작 & 스택 상태

⬇️main() 함수를 실행했을 때의 스택 상태

EBP의 값을 스택에 집어넣는 과정은 EBP가  이전에 가지고 있던 값을 스택에 백업해두기 위함이다.





(2) main() 함수 스택 프레임 생성

EBP에  ESP의 값을 옮겨줌으로써 서로 같은 값(012FFBB8)을 가지게 된다. 12FFBB8의 주소에는 12FFC00이라는 값이 저장되어 있다. 12FFC00은 main() 함수의 시작 때 EBP가 가지고 있던 초기 값이다.



main() 함수가 끝날 때까지 EBP 값은 고정된다.

따라서 스택에 저장된 함수의 매개 변수와 지역 변수들은 EBP를 통해 접근하게 된다.



➡️ 2F10A0과 2F10A1 주소의 두 명령어를 통해 main() 함수에 대한 스택 프레임이 생성되었다.









(3) 지역 변수 설정

⬇️해당 C 코드

int a = 5, b = 1;

위의 C 코드를 보면 int형 변수 2개를 선언해 주었다.

이 두 변수를 스택에 저장하려면 공간을 마련해주어야 하는데, int는 4바이트니 총 8바이트가 필요하다.

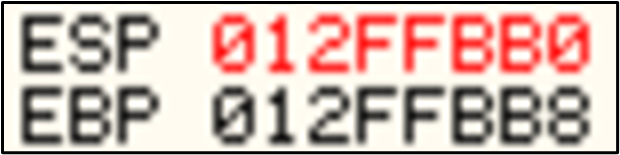

이 과정을 ESP에 8을 빼줌으로써 필요한 공간을 확보해 주었다.





이제 만들어둔 공간에 각각 5와 1을 넣어줄 차례이다.

[EBP-8]의 주소에 5를 넣어주고, [EBP-4]의 주소에 1을 넣어준다.

따라서 [EBP-8]은 변수 a이고, [EBP-4]는 변수 b임을 알 수 있다.



⬇️지금까지 실행한 후의 스택 상태

5와 1이 들어 있는 모습을 볼 수 있다.









(4) sub() 함수 매개 변수 입력 & sub() 함수 호출

⬇️해당 C 코드

printf("%d\n", sub(a, b));



EAX에는 [EBP-4] 즉, 1을 옮겨주고 스택에 넣는다.

ECX에는 [EBP-8] 즉, 5를 옮겨주고 스택에 넣는다.

이는 변수 a, b를 스택에 넣는 것이다.

주목할 내용은 파라미터가 C 언어의 입력 순 서외는 반대로 스택에 저장된다는 것이다.

이를 "함수 파라미터의 역순 저장"이라고 한다



⬇️지금까지 실행한 후의 스택 상태





그다음 sub 함수를 불러온다.









(5) sub() 함수 시작 & 스택 프레임 생성

⬇️해당 C 코드

int sub(int a, int b) {



main() 함수와 마찬가지로 sub() 함수도 자신만의 스택 프레임을 생성한다.

스택 프레임의 생성 과정은 main() 함수와 같다.





⬇️지금까지 실행한 후의 스택 상태



main() 함수에서 사용되던 EBP 값(12FFBB8)을 스택에 백업한 후 EBP는 12FFBA0로 새롭게 세팅된 것을 확인할 수 있다.











(6) sub() 함수의 지역 변수 설정

⬇️해당 C 코드

	int a = 5, b = 1;



sub() 함수의 지역 변수 x, y에 각각 매개 변수 a, b를 대입을 해주는 부분이다.

이 역시 int형 변수 x와 y에 8바이트의 공간을 확보해준다.





sub() 함수에서 스택 프레임이 생성되면서 EBP의 값이 변했다.

따라서 [EBP+8], [EBP+C]가 각각 매개 변수 a, b를 가리킨다. (C는 16진수)

[EBP-8], [EBP-4]는 각각 sub() 함수의 지역 변수 y, x를 의미한다.





⬇️지금까지 실행한 후의 스택 상태











(7) sub() 연산

	return (x - y);

위의 코드의 연산 부분이다.

EAX에 [EBP-4] 즉, x를 옮겨준다.

그다음, 5의 값이 들어있는 EAX에 y의 값이 들어있는 [EBP-8]를 빼준다.

이 과정을 쉽게 연산으로 표현한다면

5 - 1

이 된다. 따라서 EAX의 값이 4가 되었다.









(8) sub() 함수 스택 프레임 해제 & 함수 종료(리턴)

	return (x - y);
}

위의 코드의 해당하는 부분이다.

EBP 값을 ESP에 대입해준다. 이는 sub() 함수가 시작될 때의 ESP값을 EBP에 넣어 두었다가 함수가 종료될 때 ESP를 원래대로 복원시키는 목적으로 사용하는 것이다.





sub() 함수를 시작하면서 스택에 미리 저장해둔 EBP 값을 복원해준다.

이 명령어는 앞의 PUSH EBP 명령에 대응하는 것이다.

main() 함수의 EBP값을 복원함으로써 sub() 함수의 스택 프레임이 해제된다.





⬇️지금까지 실행한 후의 스택 상태

ESP가 12 FFBA4이고, 이 주소의 값은 F110C1이다.

이 값은 CPU가 스택에 입력한 복귀 주소이다.





RETN  명령어가 실행되면 스택에 저장된 복귀 주소로 리턴한다.



⬇️지금까지 실행한 후의 스택 상태

스택 상태를 확인해보면, sub() 함수를 호출하기 전의 상태로 되돌아왔다.

(4) sub() 함수 매개 변수 입력 & sub() 함수 호출의 sub() 함수 호출 전의 스택 상태를 확인해보면

완벽히 일치한다.



프로그램은 이런 식으로 스택을 관리하기 때문에 함수의 호출이 아무리 많더라도 스택이 깨지지 않고 잘 유지되는 것이다.

하지만 함수의 매개 변수, 복귀 주소값 등을 한 번에 보관하기 때문에 스택 버퍼 오버 플로우(Stack Buffer Overflow)에 취약하다.









(9) sub() 함수 매개 변수 제거(스택 정리)

sub() 함수에서 다시 main() 함수로 돌아왔다.

'ADD' 명령으로 ESP에 8을 더하는 이유는 더 이상 사용하지 않는 sub() 함수에게 넘겨준 매개 변수인 a, b를 정리해주기 위함이다.



'ADD' 명령 실행 전에 다음 아래의 스택 상태를 잘 보면 12FFBA8과 12FFBAC 주소에 5와 1, 즉 매개 변수 a, b가 있는 것을 알 수 있다.





⬇️실행 후 스택 상태









(10) printf() 함수 호출

⬇️해당 C 코드

	printf("%d\n", sub(a, b));

PUSH EAX : EAX에는 sub() 함수에서 저장된 리턴 값인 4가 들어있다.

PUSH OFFSET ... : "%d\n"

CALL stackstu.printf : printf() 함수 호출

ADD ESP, 8 : 매개 변수 정리











(11) 리턴 값 설정

⬇️해당 C 코드

	return 0;

main() 함수의 리턴 값(0)을 설정해주는 코드이다.

XOR은 배타적 논리합으로, 비교하는 값들이 서로 같으면 0을 반환한다.

같은 레지스터를 비교했으므로 0이 된다.

XOR을 사용하는 이유는 'MOV' 명령어보다 실행 속도가 빠르기 때문에 레지스터를 초기화시킬 때 많이 사용된다.











(12) 스택 프레임 해제 & main() 함수 종료

⬇️해당 C 코드

	return 0;
}

main() 함수의 스택 프레임을 해제한다.

main() 함수의 지역 변수 역시 유효하지 않게 되었다.



POP EBP까지 실행하고 나면 main() 함수가 시작할 때의 스택 모습과 현재의 스택 프레임이 동일해진다.





이제 메인 함수가 'RETN' 되면서 리턴 주소로 점프한다.

그 이후에는 프로세스 종료 코드가 실행되며 최종적으로 프로그램이 종료가 된다.







---
